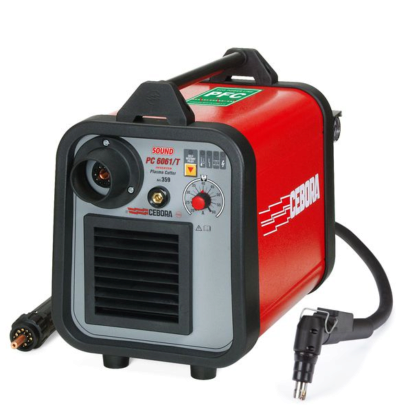

Plasma Sound PC 6061/T
PLASMA SOUND 6061/T ist eine dreiphasige Stromquelle für das Plasmaschneiden von Metallen. Die beste Schnittqualität erhält man bei einer Materialstärke von 20 mm, doch kann man - mit geringfügigen Qualitätseinbußen - Stärken bis zu 25 mm verarbeiten. Trennschnitte sind bis zu 30 mm Materialstärke möglich. Dank kompakter Abmessungen und geringem Gewicht ist die PLASMA SOUND PC6061/T ideal für den Einsatz vor Ort und für manuelle Produktionen mittleren Umfangs (60A bei ED 60%), bei denen eine dreiphasige Stromversorgung bereitsteht. Sie kann jedoch dank der verbesserten Schnittgeschwindigkeit und der hohen Einschaltdauer im Dauerbetrieb (50A mit ED 100%) auch für die automatische Fertigung geringen Umfangs eingesetzt werden.
- Automatische Spannungsumschaltung (208V-220V-230V-400V-440V +/-10%).
- Die automatische Phasenüberwachung (beim Einschalten und während des Betriebs) verhindert die Beschädigung des Geräts bei Phasenausfall.
- Die Gasnachströmfunktion "Post-gas" kühlt den Brenner nach dem Ausschalten des Lichtbogens, so dass die Beanspruchung der Bauteile reduziert und die Standzeit der Verbrauchsteile verlängert wird.
- Die Betriebsart mit Pilotlichtbogen ermöglicht auch die Verarbeitung von lackierten oder beschichteten Metallen.
- Die Vollbrückentechnologie ermöglicht niedrigere Leerlaufspannungen.
- Die am Steuerpanel wählbare Funktion "Self Restart Pilot" dient zum automatischen Ab- und Wiedereinschalten des Lichtbogens beim Schneiden von Gitter- und Rostwerk, wodurch sich die Arbeitsleistung des Bedieners beträchtlich erhöht.
- Die Hochspannungs-/Hochfrequenz-Zündung des Lichtbogens garantiert die zuverlässige Zündung des Pilotlichtbogens und reduziert Störabstrahlungen.
- Die hohe elektromagnetische Verträglichkeit gemäß EN50199 erlaubt den Einsatz der Stromquelle auch in der Nähe elektronischer Geräte (wie Computer, SPS usw.).
- Der zentrale Brenneranschluss mit Sicherheitsschutz verhindert die versehentliche Berührung mit dem Leistungsteil.
- Der Luftdruckminderer ist explosionsgeschützt.
Automation mit der Plasma Sound PC 6061/T
Die Plasmaanlage eignet sich hervorragend für die automatisierte Produktion. So steht für die Schneidanlage optionales Zubehör zur Verfügung, das die Integration auf Schneidtischen erleichtert: CNC-Interface-Kit und dazu passend ein geschirmter Maschinenbrenner mit 6 oder 12 m Länge.
Technische Daten
Netzanschluss | 400V 50 Hz |
Anzahl Phasen | 3 |
Leistungsaufnahme | 7,6 kVA 60% |
6,3 kVA 100% | |
Stromeinstellbereich | 20A-60A |
Einschaltdauer(10min,40°C) | 50A 100% |
60 A 60% | |
Regelung | stufenlos, elektronisch |
Max. Qualitätsschnitt Stahl | 25 mm |
Max. Trennschnitt Stahl | 30 mm |
Brennerlänge | 6 m |
Luftverbrauch | 130l/min (5 bar) |
Schutzklasse | IP 23 S |
Nettogewicht | 26kg |
Abmessungen (B x T x H) | 286 x 515 x 406 mm |
